３関節平板形水中推進機構の研究により， 高速・高効率を実現するためには，やはりマグロやイルカなどのような 実際の高速遊泳動物の推進方式が適していることがわかってきました． つまり，航空機の翼のような大きなアスペクト比(縦横比)を持つ尾びれを， 前側の胴体で力強く動かして流体を蹴る推進方式です． そこで，このような推進方式を以下のような２関節機構で近似して解析を 行いました．

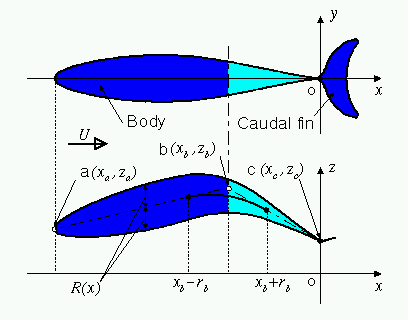

Fig.1 　解析モデル (Analytical model)

このモデルでは，関節が必要最小限の２個しかないところがミソです． つまり，よく魚の運動は「くねり運動」とか「進行波」などと表現されますが， われわれは「それほど魚は複雑な運動をしていないんじゃないか」という 逆の立場で考えています． 実際，この２関節モデルでも， 胴体が尾びれからの反力などを受けて結果的に進行波状に運動することが わかりました．詳細は文献を御覧下さい． 以下にはシミュレーションの一例を示します． これは推進機構としての推進効率が最大となるときの運動を様々な角度から眺めたもので， 実際のイルカなどの泳ぎの特徴がよく表れていることが分かります．

(GIF animation, 1059KB)
(MPEG, 210KB)

(GIF animation, 1059KB)
(MPEG, 122KB)

(GIF animation, 1059KB)
(MPEG, 143KB)

(GIF animation, 1059KB)
(MPEG, 97KB)

(GIF animation, 1059KB)
(MPEG, 90KB)
Fig.2 　シミュレーション結果の一例 (推進効率最大のときの運動)
(Examples of simulation results, most efficient motion from various angles)
(MPEG format の方は運動一周期分ですので，お手持ちの viewer の ループ機能を生かして見て下さい)

• 「２関節イルカ形水中推進機構の動力学解析 (第１報, 解析モデルおよび理論解析法)」 中島　求, 小野　京右, 日本機械学会論文集, 62-600,(B) (1996) 3044 - 3051
• 「２関節イルカ形水中推進機構の動力学解析 (第２報, 基本形状に対する最適運動)」 中島　求, 小野　京右, 日本機械学会論文集, 62-602,(B) (1996) 3599 - 3606
• 「２関節イルカ形水中推進機構の動力学解析 (第３報, パラメータスタディ)」 中島　求, 小野　京右, 日本機械学会論文集, 62-600,(B) (1996) 3607 - 3613
• 「２関節イルカ形水中推進機構の動力学解析 (第４報, 月形尾びれを有するモデルの解析)」 中島　求, 小野　京右, 日本機械学会論文集, 65-629,(B) (1999) 100 - 107
• 「２関節イルカ形水中推進機構の動力学解析 (第５報，第２関節がばね支持のモデルの解析)」 中島 求, 小野 京右, 日本機械学会論文集, 66-643,(B) (2000) (ページ未定)
